工商业光伏电站·安装方式

光伏发电·产品说明PRODUCT MANUAL

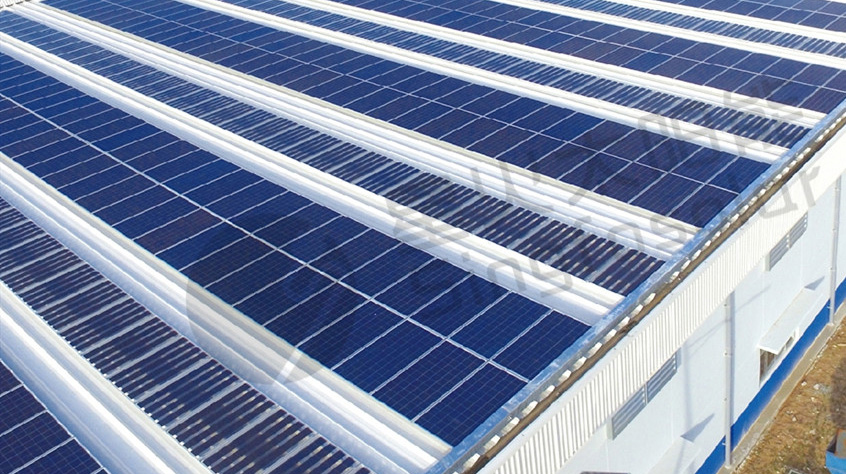

彩钢瓦屋顶光伏支架适合于厂房或仓库等大面积的彩钢瓦屋顶。彩钢瓦屋面一般分为直立锁边、角驰式、暗扣式、固定件连接。彩钢板种类繁多，针对不同的彩钢瓦屋面结构及不破坏屋面进行优化设计，把专用支座固定在彩钢瓦上，上接铝合金轨道用以支撑光伏组件，用专用的卡扣件将光伏组件固定在轨道上。结构简单可靠，坚固耐用。

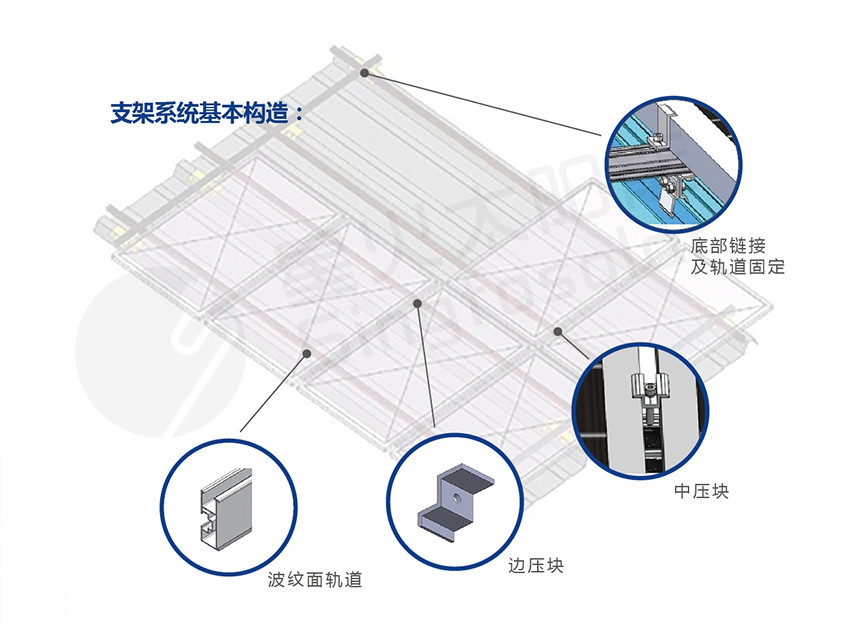

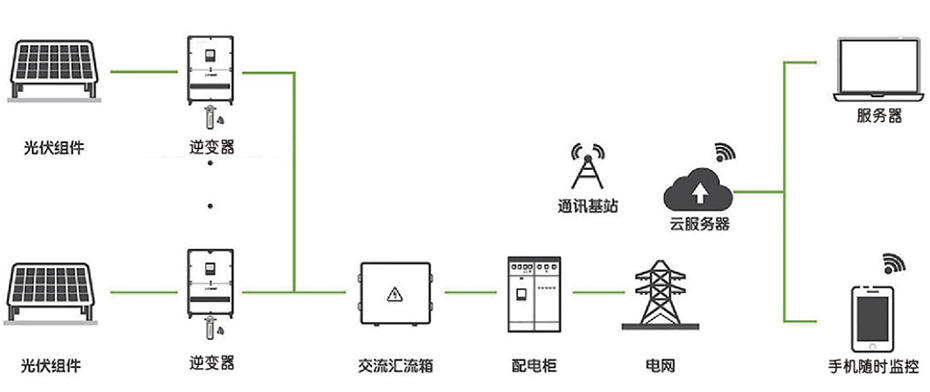

光伏发电·示意图SCHEMATIC DIAGRAM

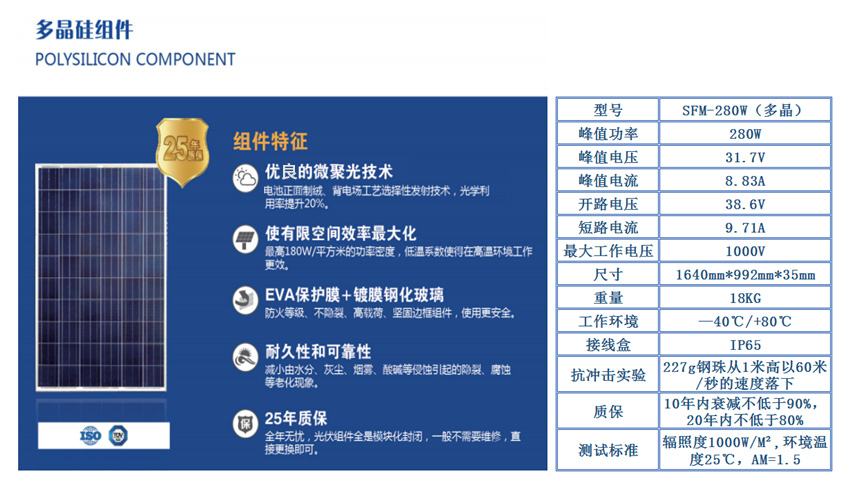

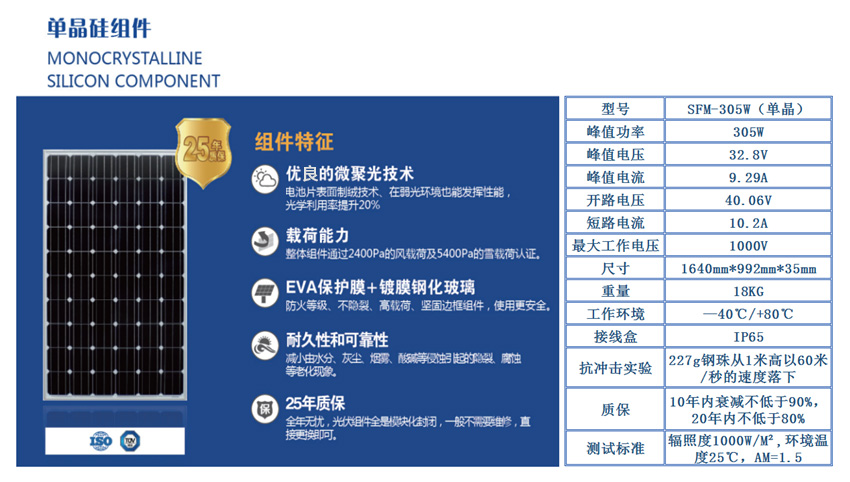

光伏发电·主要配件CORE COMPONENTS

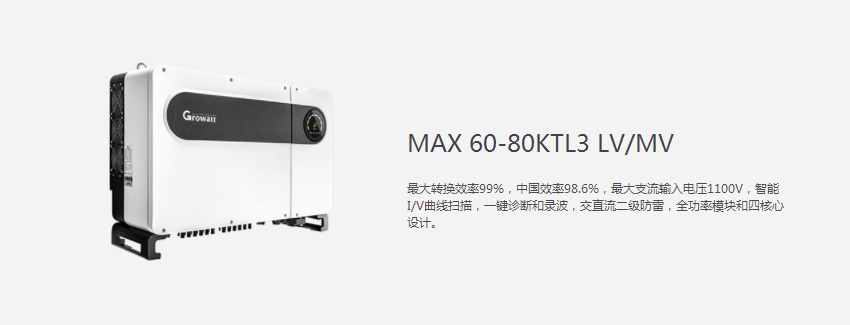

光伏发电·光伏逆变器PHOTOVOLTAIC INVERTER

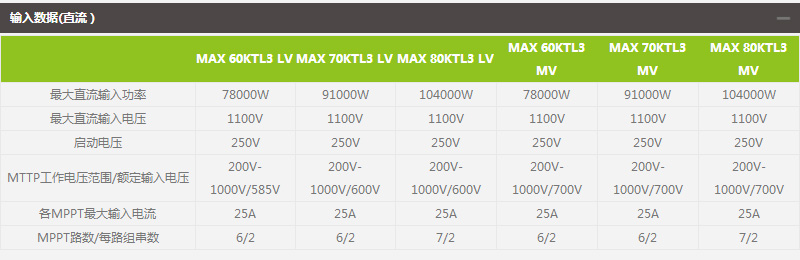

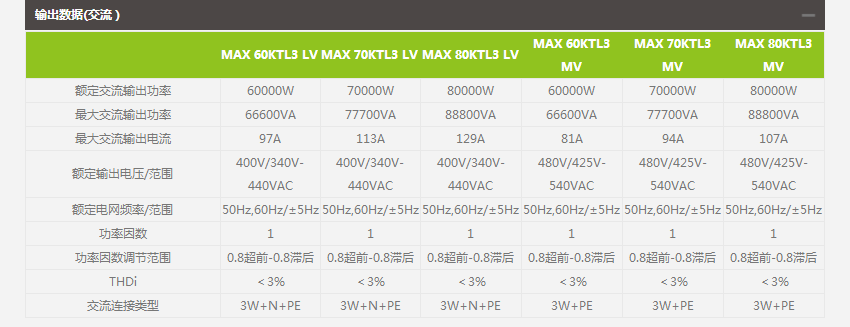

光伏发电·技术参数

TECHNICAL PARAMETERS

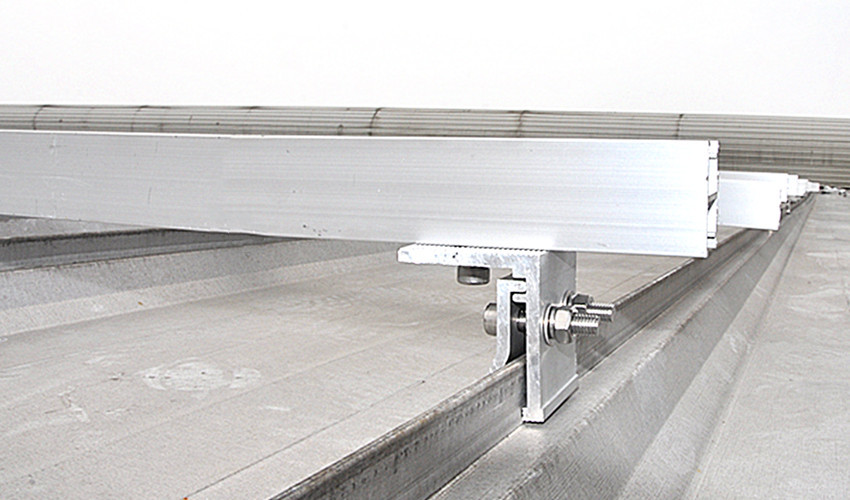

光伏发电·彩钢瓦铝支架COLOR STEEL TILE ALUMINUM BRACKET

光伏发电·产品特点PRODUCT FEATURES

• 产品特点：

  适用于不同规格的光伏组件，同时兼容光伏组件的不同排列的方式，可实现随机互换；

  无需打穿屋顶结构，防漏，结构充分考虑到承重、抗风、抗震等因素，并经过严格的计算及测试，以保证安全可靠。抗风能力强，免维护；

  绿色环保，可循环使用。3-5年后可进行拆除，搬到新工程地点

  多数零件可进行工厂预装，现场安装工序少，提高现场安装效率，为光伏工程的建设节省时间和人力成本

  零部件采用优质铝合金组合，重量轻、强度好、耐腐蚀性高，使该产品可适用于非常恶劣的安装环境。针对不同的彩钢瓦屋顶架构，光伏支架系统备有各种支座，使其可广泛适用于各种类型彩钢屋顶的安装

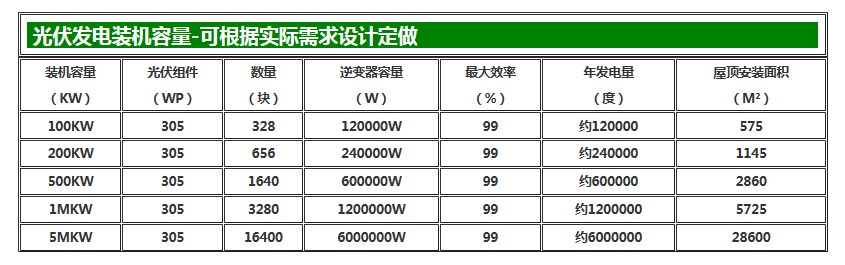

光伏发电·装机容量CONFIGURATION TABLE
